Fourniture et installation d'une centrale d'air comprimé

AirPrex Industrie, spécialiste en Occitanie de l'air industriel, vient de réaliser une nouvelle installation de centrale d'air comprimé dans le Gard, l'Hérault et l'Aude. Cette installation comprend différents éléments essentiels pour garantir un fonctionnement optimal du système.

La centrale d'air comprimé Air'Prex Industrie se distingue par l'intégration de technologies de pointe, incluant les compresseurs Mauguière MAV 151 10B 11KW, le sécheur d'air par réfrigération CTA NGDX 00175, un réservoir d'air comprimé de 900L par X.Pauchard et le système de traitement de condensats PARTENAIR Puro Élite 4. Cet ensemble offre une solution complète et efficace pour les besoins en air comprimé dans diverses applications industrielles.

Qu'est-ce que l'air comprimé ?

L'air comprimé résulte de l'application de pression sur l'air. Selon les lois de la thermodynamique, lorsque le volume diminue, la pression augmente. Ainsi, dans un réservoir d'air comprimé, l'air est sous pression car une quantité d'air supérieure à celle du réservoir initial a été introduite. Lorsqu'un orifice est ouvert dans le réservoir, l'air comprimé s'échappe avec une grande vélocité en raison de la différence de pression entre l'intérieur du réservoir et l'atmosphère. Cette énergie est souvent exploitée pour alimenter des dispositifs pneumatiques ou pour gonfler des objets comme des ballons.

Pour remplir le réservoir d'air comprimé, un moteur électrique est généralement utilisé, permettant à l'air d'être aspiré à travers un clapet anti-retour. Le fonctionnement de ce système est simple et efficace.

Pour ceux intéressés par la production d'air comprimé, le site https://www.compresseurs-mauguiere.com/fr-fr offre des informations détaillées sur l'installation et le fonctionnement des centrales de production d'air comprimé.

Les composants de la centrale d'air comprimé

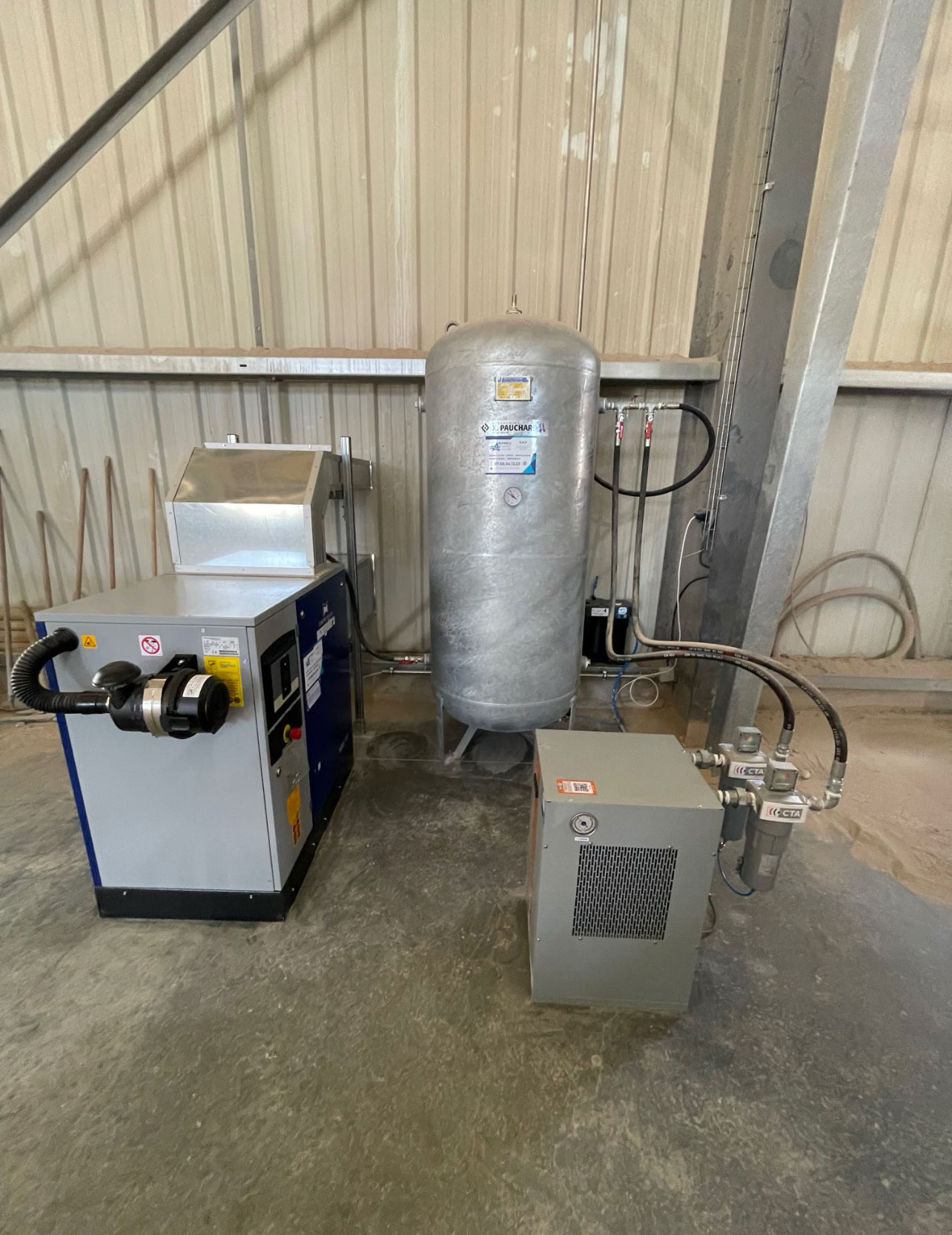

La centrale d'air comprimé fournie et installée par AirPrex Industrie comprend les éléments suivants :

• Compresseurs Mauguière MAV 151 10B 11KW : Ce compresseur de la marque Mauguière, d'une puissance de 11 kW et d'une pression de 10 bars, assure une production d'air comprimé fiable et efficace.
• Sécheur d'Air réfrigération CTA NGDX 00175 : Ce sécheur permet de réduire l'humidité présente dans l'air comprimé, garantissant ainsi la qualité de l'air utilisé dans les processus industriels.
• Réservoir d'air X.PAUCHARD 900L PS 11B : Ce réservoir d'une capacité de stockage de 900 litres est équipé d'une soupape, d'un manomètre et d'une purge sous le réservoir pour assurer un contrôle et une gestion efficace de l'air comprimé.
• Traitement Condensats PARTENAIR Puo Élite 4 : Ce système de traitement des condensats permet de les évacuer de manière efficace, contribuant ainsi à la préservation de l'environnement.

Demande de devis

Les étapes de l'installation d'une centrale d'air comprimé

Pour installer une centrale d'air comprimé, il est recommandé de faire appel à des experts, bien que connaître les bases peut vous aider à sélectionner un prestataire compétent. Commencez par installer le compresseur en laissant suffisamment d'espace autour pour faciliter la maintenance. Installez ensuite le réservoir et ajoutez-y les accessoires nécessaires tels que les systèmes de purge (automatique et manuelle), la valve de sécurité et le manomètre. Il est aussi important de mettre en place un filtre pour retirer les aérosols d'huile et les particules solides. Après cela, installez un sécheur pour éliminer l'humidité du fluide et prolonger la durée de vie des outils pneumatiques qui utilisent cette énergie. Terminez par l'installation d'un second filtre pour assurer une qualité d'air comprimé sans traces d'huile et de haute qualité.

L'installation de la centrale d'air comprimé a nécessité plusieurs étapes :

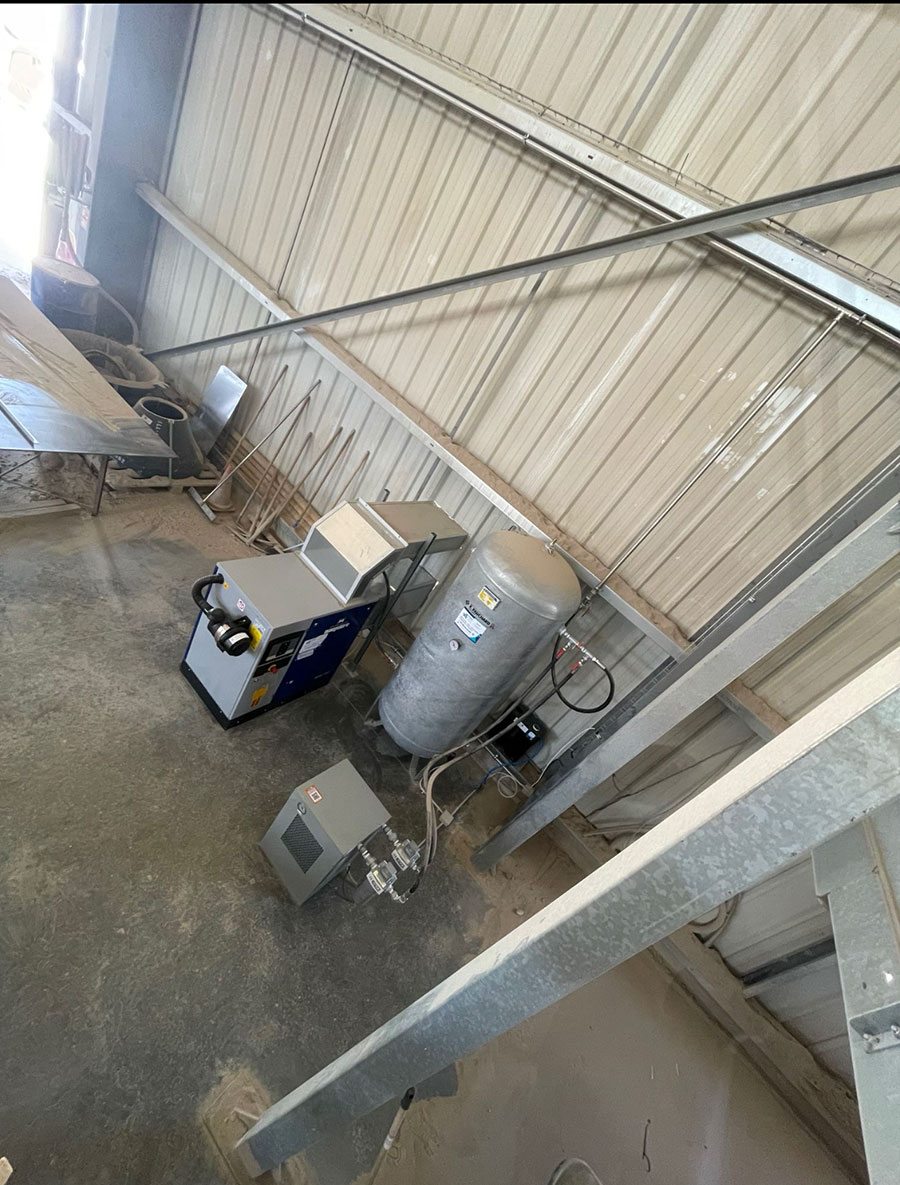

1. Traitement de l'air industriel : L'installation et la mise en service du sécheur d'air réfrigération CTA NGDX 00175 ont été réalisées, ainsi qu'un by-pass en sortie du réservoir d'air. La filtration réseau a été raccordée et l'évacuation des condensats a été directement connectée au système de traitement PARTENAIR Puro Élite 4.

Installation et mise en service

La mise en service d'un système de traitement de l'air industriel commence par l'installation du sécheur d'air par réfrigération CTA NGDX 00175. Ce dispositif est essentiel pour éliminer l'humidité de l'air comprimé, ce qui est crucial pour protéger les outils pneumatiques et les processus industriels contre la corrosion et d'autres dommages liés à l'humidité.

Prendre rendez-vous en ligne

Optimisation du système

Pour améliorer l'efficacité, un by-pass est réalisé en sortie du réservoir d'air, permettant une maintenance aisée sans interrompre l'opération du système. Le raccordement de la filtration réseau assure que l'air distribué soit pur et dénué de particules nuisibles. Enfin, les condensats sont efficacement évacués et traités par le système Puro Élite 4, garantissant ainsi une élimination respectueuse de l'environnement.

2. Stockage d'air comprimé : Le réservoir d'air X.PAUCHARD 900L PS 11B, fabriqué en France, offre une capacité de stockage de 900 litres. Il est équipé de tous les dispositifs nécessaires tels qu'une soupape, un manomètre et une purge sous le réservoir pour garantir un stockage sécurisé de l'air comprimé.

Capacité et caractéristiques

Le réservoir d'air X.Pauchard 900L est un élément clé de notre système, offrant un stockage sécurisé et efficace avec une capacité de 900 litres. Conçu et fabriqué en France, il est équipé de toutes les sécurités nécessaires, telles que la soupape de sécurité, le manomètre pour surveiller la pression et une purge située sous le réservoir pour faciliter l'entretien.

3. Installation du compresseur d'air Mauguière : Le compresseur Mauguière MAV 151 a été installé avec soin. Sa puissance de 11 kW et sa pression de 10 bars en font un élément essentiel de la centrale d'air comprimé. En option, un filtre saharien a été ajouté pour éviter l'aspiration de poussière et garantir la longévité du compresseur.

Haute performance et fiabilité

Le compresseur Mauguière MAV 151, d'une puissance de 11 kW et opérant à une pression de 10 bars, est reconnu pour sa robustesse et sa performance dans les environnements industriels exigeants. Une option de filtre saharien peut être ajoutée pour protéger le système d'aspiration de la poussière et prolonger la durée de vie du compresseur.

4. Gainage de compresseur d'air : Un gainage a été réalisé à l'aspiration et au refoulement du compresseur d'air, assurant ainsi une circulation optimale de l'air dans le système.

Amélioration de l'efficacité

La réalisation d'un gainage à l'aspiration et au refoulement est une étape critique pour maximiser l'efficacité du compresseur. Ce processus non seulement optimise le flux d'air mais protège également les composants internes du compresseur contre les débris, assurant ainsi une meilleure performance et une plus longue durée de vie du système.

AirPrex Industrie a mené à bien cette installation de centrale d'air comprimé dans l'Hérault 34, garantissant ainsi à ses clients un fonctionnement efficace et fiable de leur réseau d'air comprimé. Grâce à l'utilisation de composants de qualité et à son expertise dans le domaine, AirPrex Industrie est le partenaire idéal pour tous les besoins en air industriel dans la région d'Occitanie.
